踏步板
踏步板采用钢格板制作时应注意以下几点：
1、常用楼梯宽度为700mm．800mm，900mm； 最小宽度为600mm，最大宽度不宜大于1200mm。
2、对于单人通过的楼梯，其两斜梁或护栏之间的宽度应不小于600mm。
3、当楼梯频繁地承受几个人同时交叉通过或用作人员的撤离路线时，梯宽应增加到l200mm。
4、楼梯踏板和梯段平台应具有良好的防滑性能。
5、相邻的上下两块楼梯踏步板的垂直投影的搭接部分应不小于10mm。
6、踏步板与梯梁的连接采用焊接或螺栓固定；采用螺栓固定时，螺栓规格不得小于M10。
踏步板采用螺栓连接的端边板尺寸t安装孔A尺寸见图A.2及表A.1。
注：安装孔也可选用 25×14 的长圆孔．以便于安装。

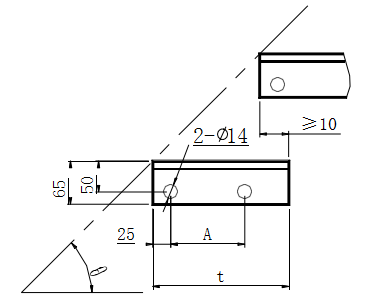

图 A.2 端边板尺寸 t 安装孔 A 的尺寸
表A.1 端边板尺寸t及安装孔A尺寸选用 单位为毫米
| t | 125 | 155～185 | 215～245 | ≥275 |
| A | 45 | 75 | 100 | 150 |
7、踏步板的端边板应与每根承载扁钢单面满焊，焊缝为不小于3mm的贴角焊；如有前护板，必须贯穿整个踏步板，前护板宽度应不小于25mm。
踏板的型式分为T1、T2、T3和T4四种(见表A.2)。
表A.2 踏步板的型式
| 结 构 特 点 |
| 用于焊接安装，两端边板采用与承载扁钢相同的扁钢包边，没有前护板。 |
| 用于螺栓安装，两端边板采用65×5扁钢包边并开孔，没有前护板。 |
| 用于焊接安装，两端边板采用与承载扁钢相同的扁钢包边，有前护板。 |
| 用于螺栓安装，两端边板采用65×5扁钢包边并开孔，有前护板。 |
前护板可根据需方要求采用花纹钢板、条纹钢、或其他防滑材料。
8、表面处理：
踏步板可采用热浸镀锌或涂防锈漆等表面处理后出厂。
